Бесконтактная система зажигания

Комплект БСЗ для замены контактной системы зажигания

Данное изделие служит для установки системы бесконтактного зажигания на трамблер 17.3706 автомобилей Запорожец. Так-же возможна установка на все аналогичные трамблеры: Р-114Б или москвичевские Р-118.

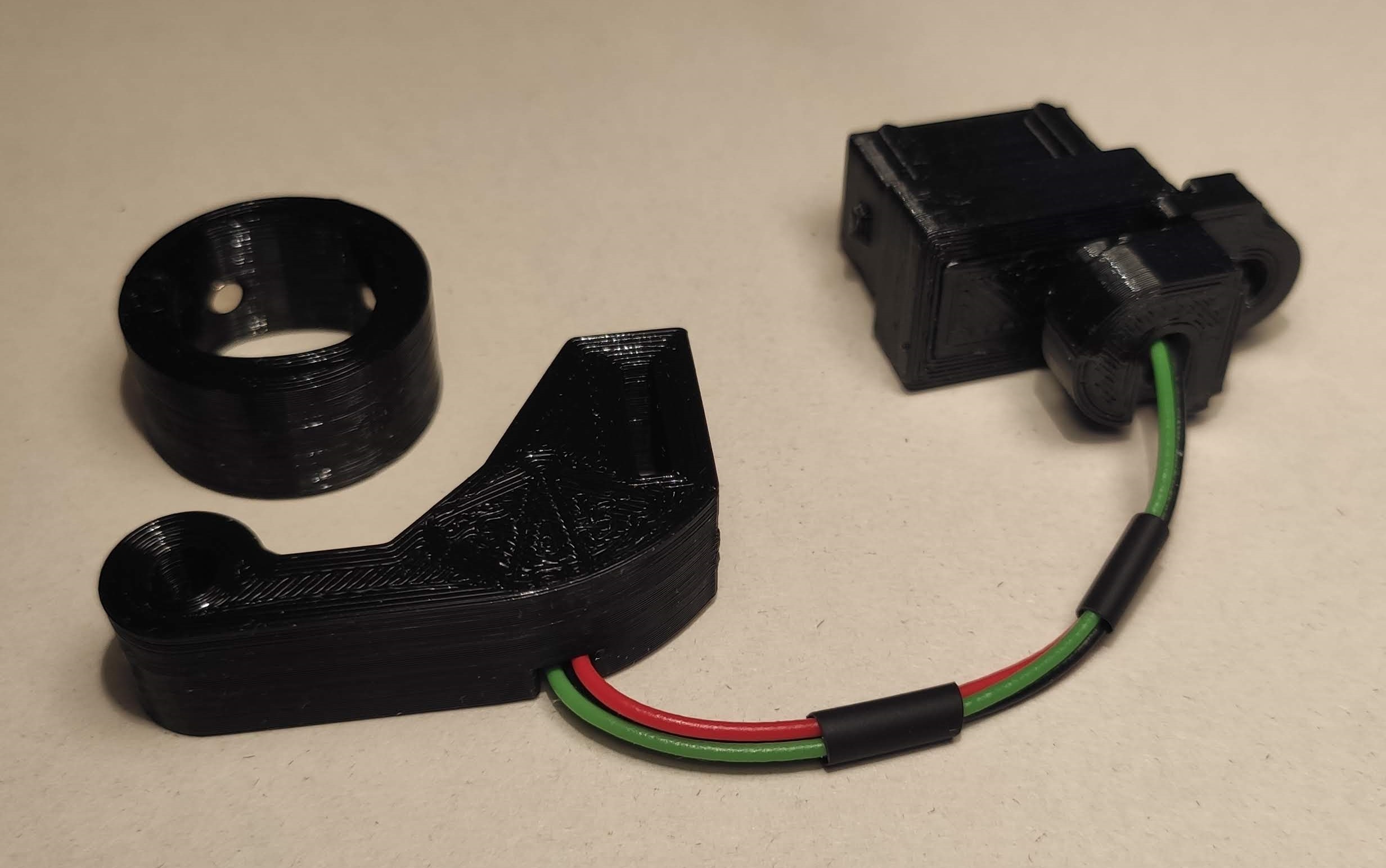

В состав комплекта входят задающий ротор и датчик Холла с разъёмом.

Основными преимуществами изделия являются простота установки и отсутствие необратимых изменений в конструкции трамблера.

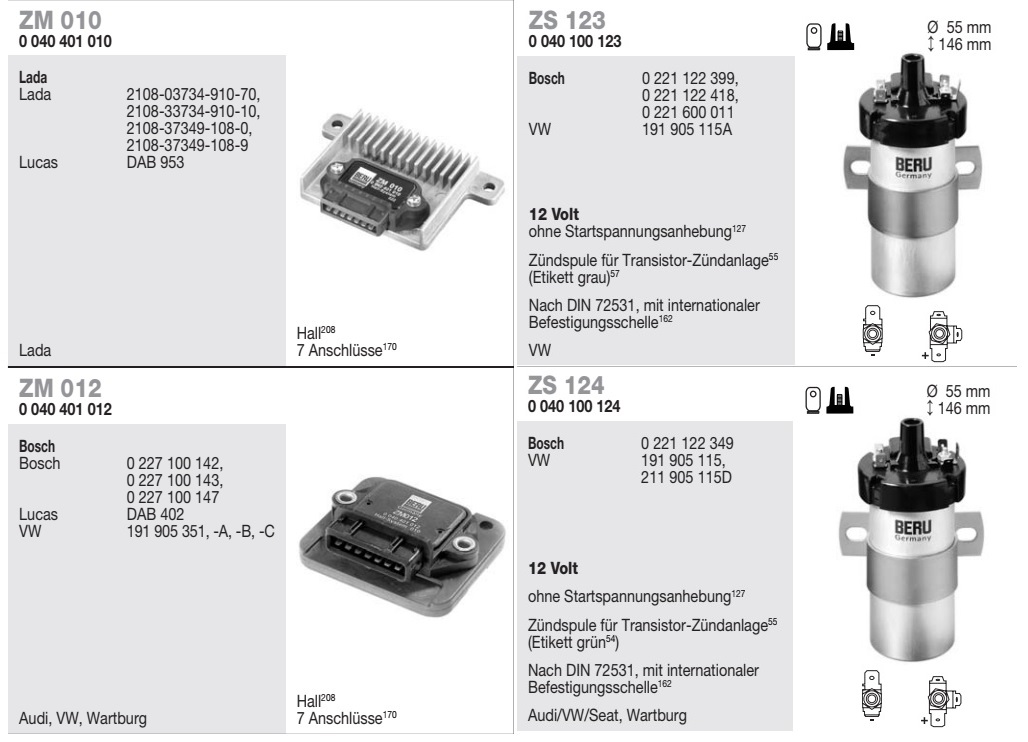

Изделие рассчитано на работу с коммутатором 76.3734, катушкой 27.3705, жгутом проводов 2105-3724026 или аналогами. В качестве аналогов могут использоваться компоненты бесконтактных систем зажиганий импортного производства, например такие как коммутатор Telefunken 191905351B, катушка Bosch 191905115A.

Порядок установки

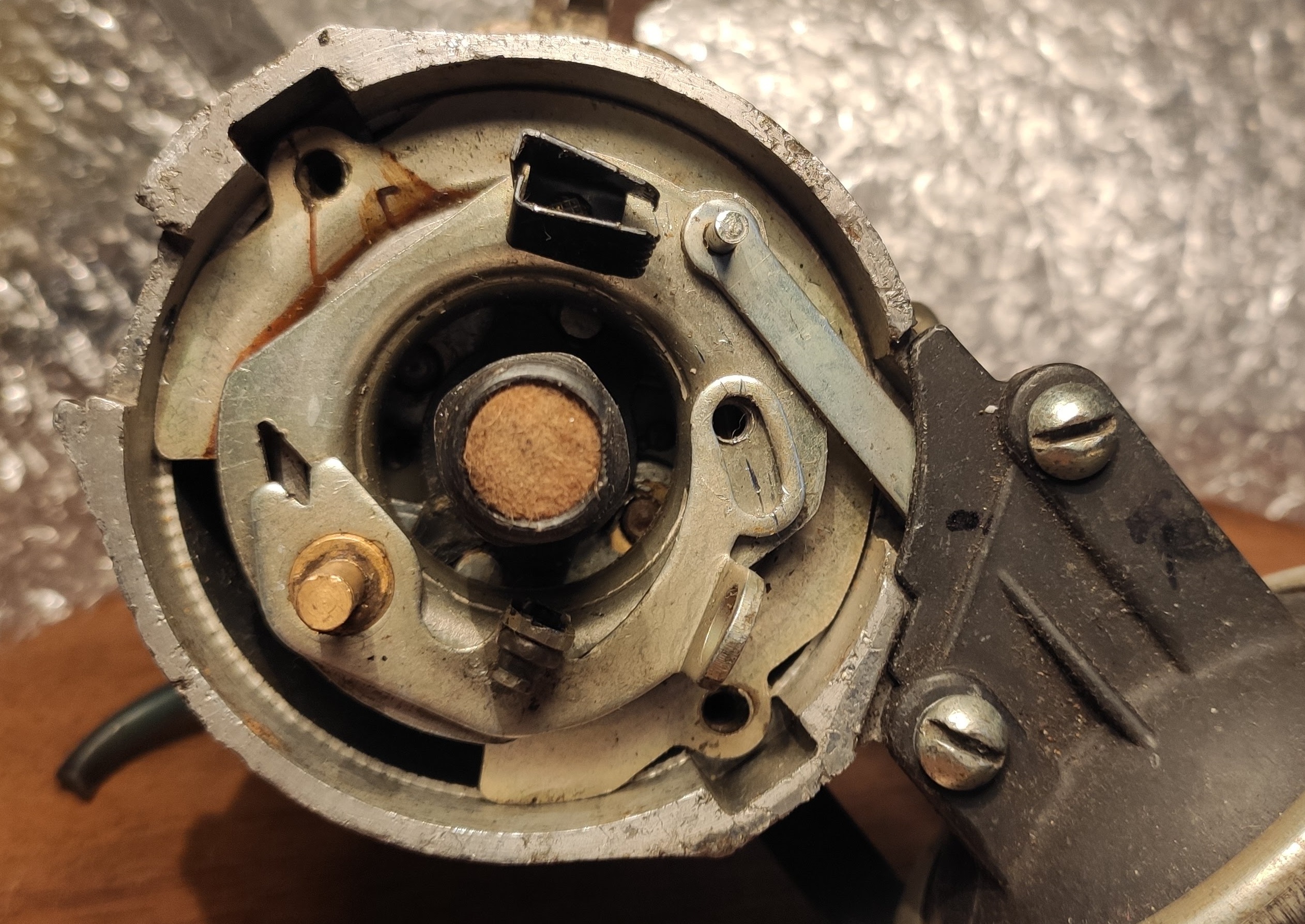

Снять крышку трамблера, бегунок. Демонтировать подвижный контакт и переходную втулку провода, вынуть фетровую щетку и повернуть ее кронштейн на 90 градусов.

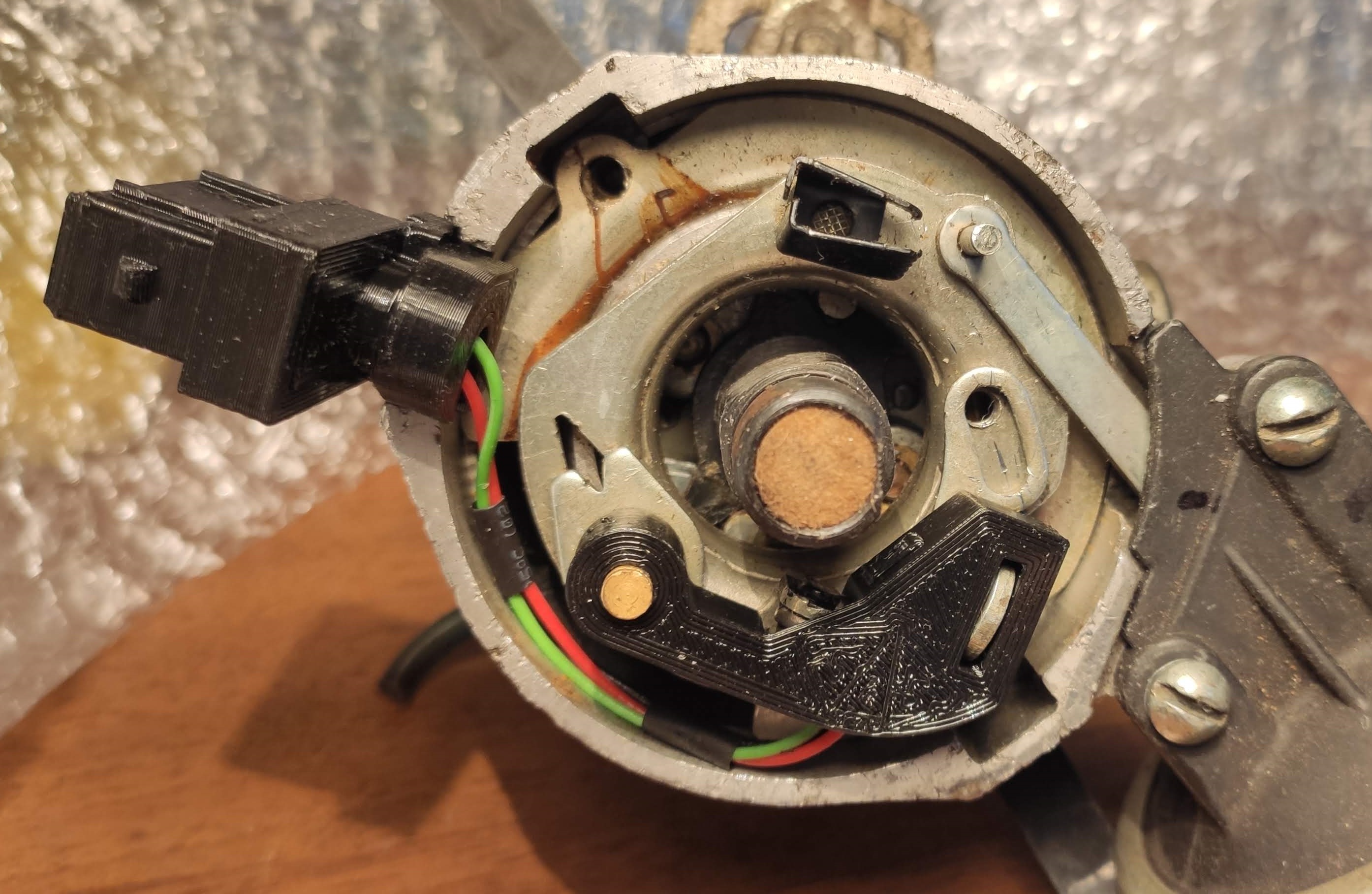

Установить датчик на место подвижного контакта, закрепить стопорным кольцом. Разъём на место переходной втулки.

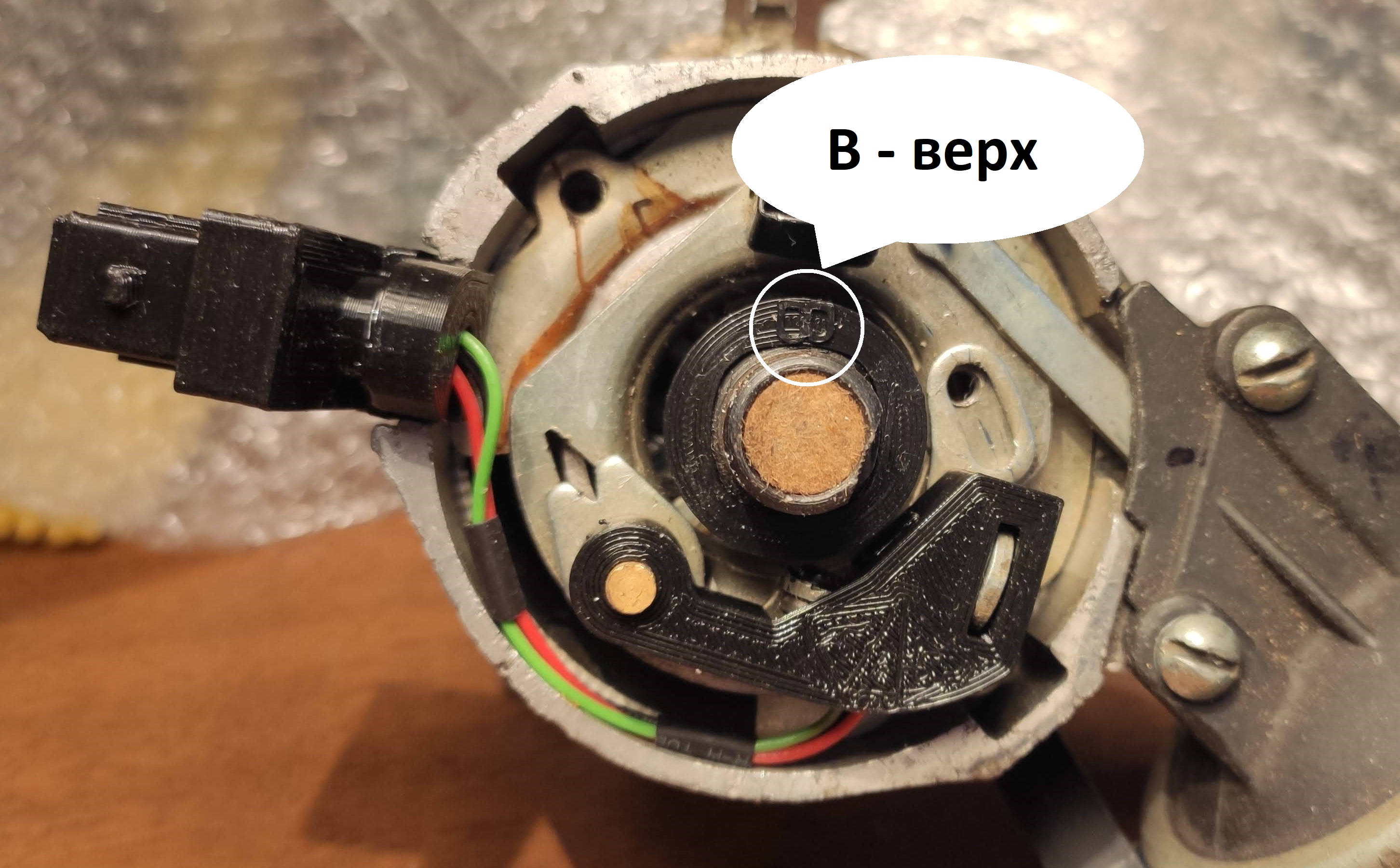

На задающем роторе выполнена метка в виде буквы "В", ротор устанавливается на вал трамблера меткой вверх. Если ротор не садится от руки, допускается осадить его легкими ударами, используя в качестве проставки головку на 14.

Ротор должен устанавливаться на одну высоту с датчиком, так-же необходимо выставить минимальный зазор между датчиком и ротором.

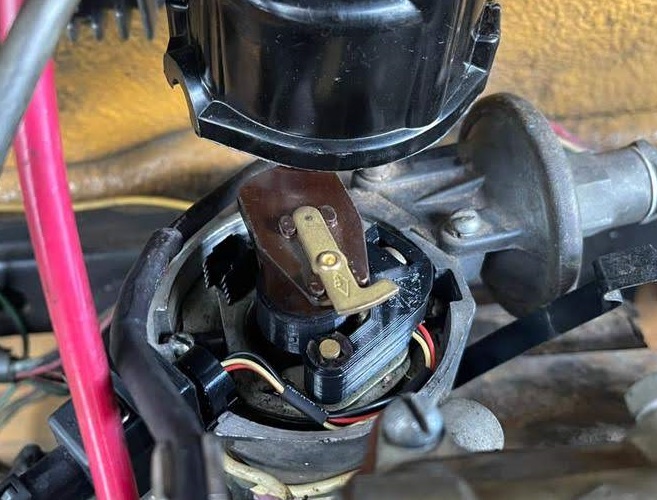

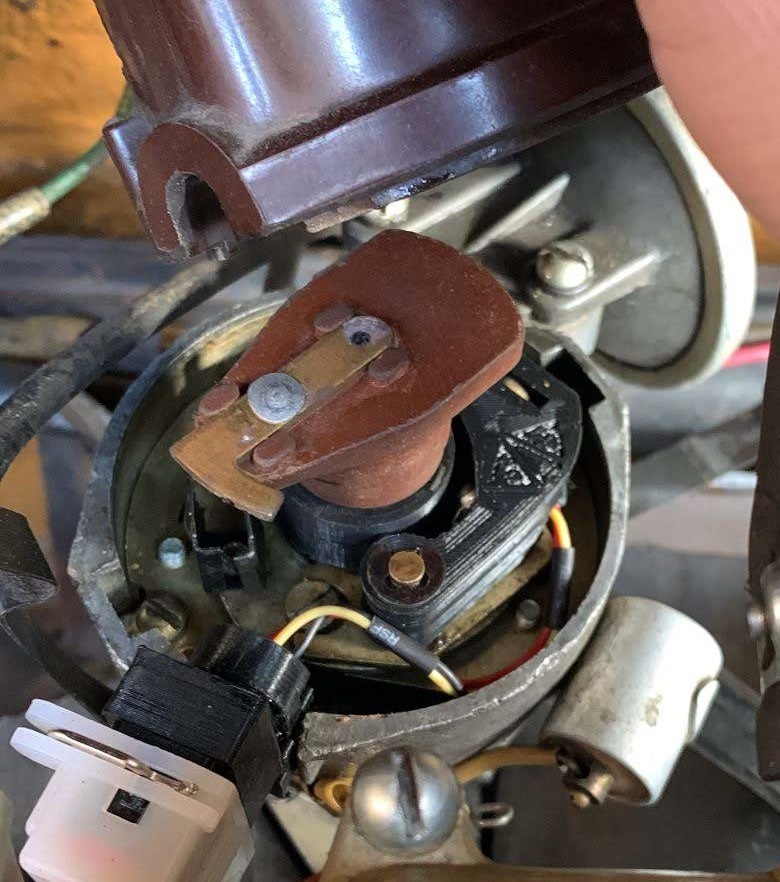

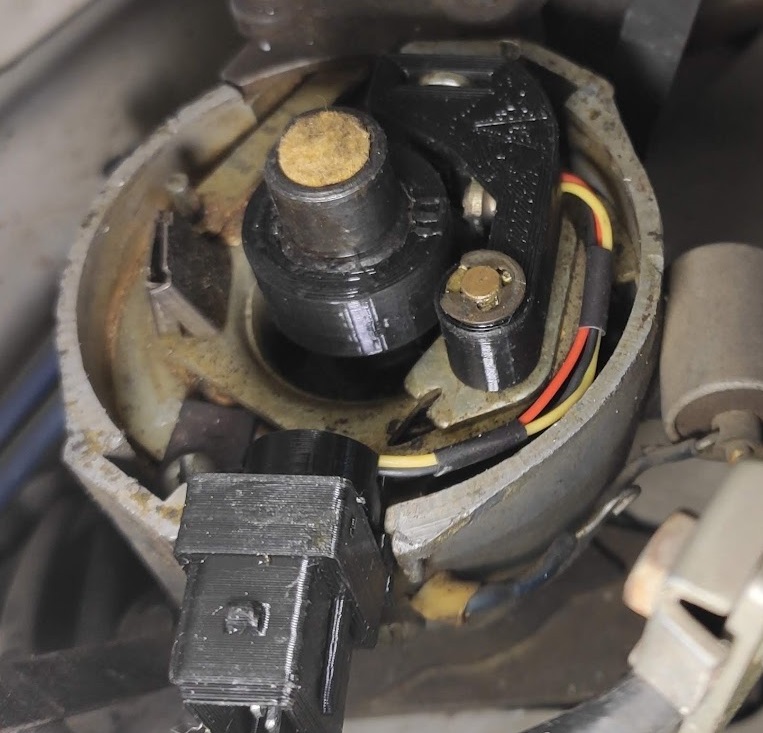

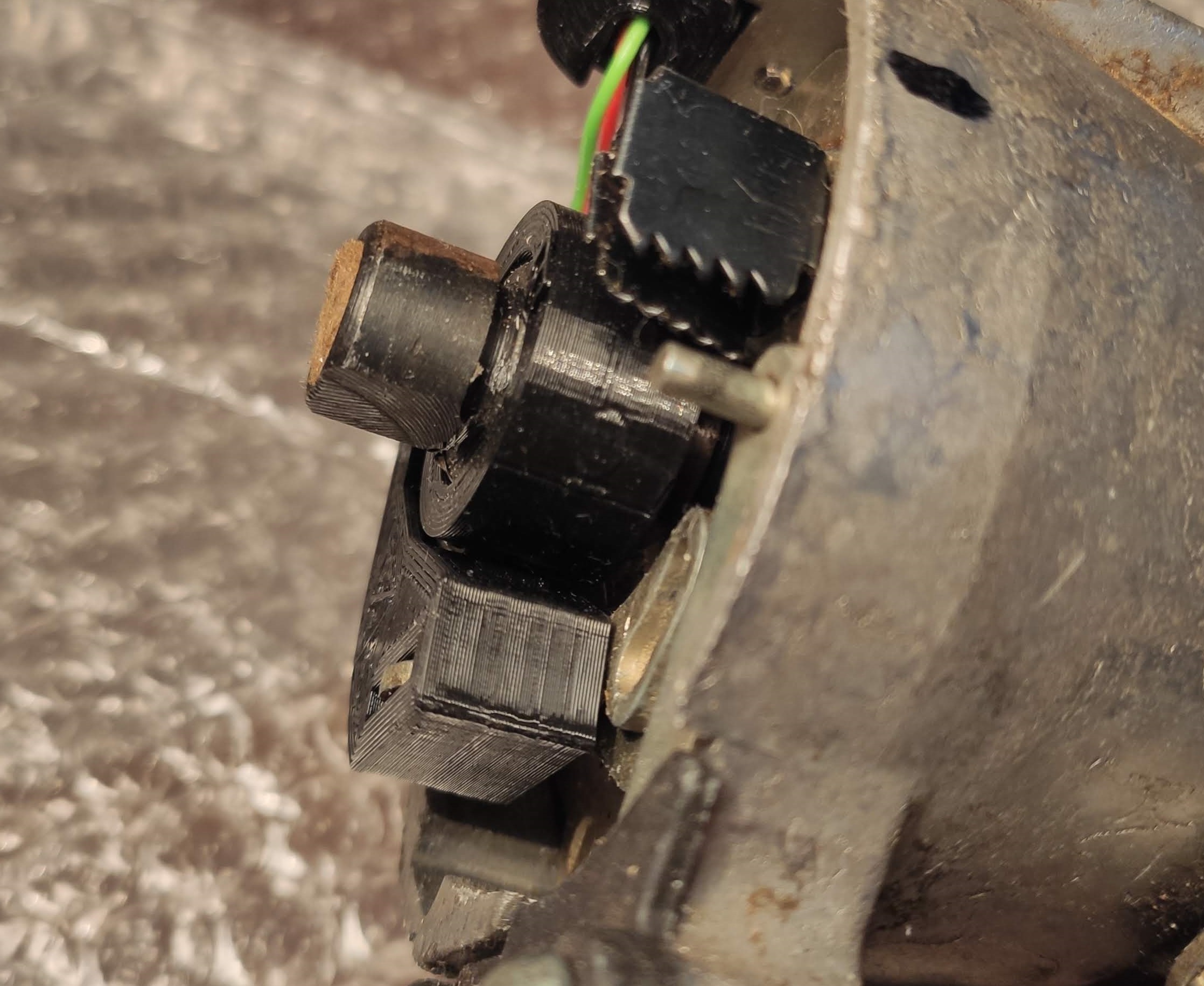

Трамблер после установки.

Порядок подключения

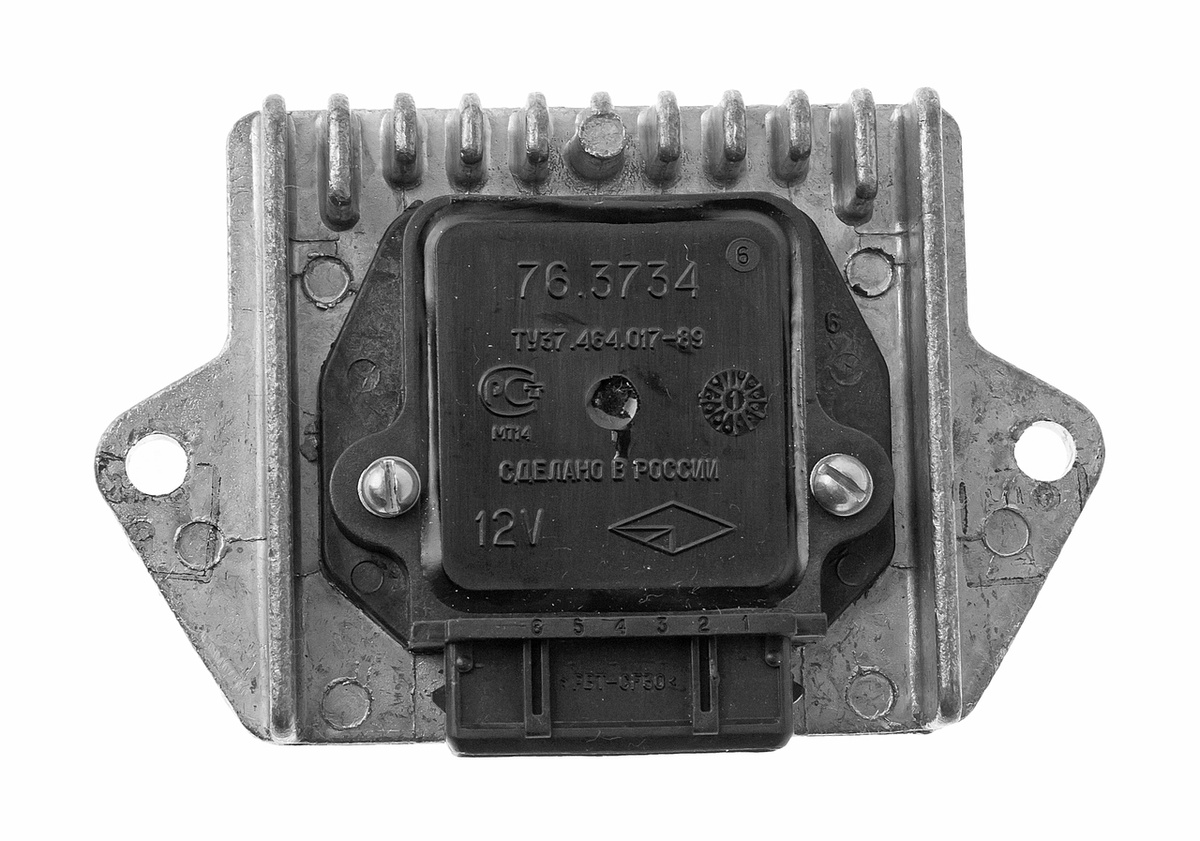

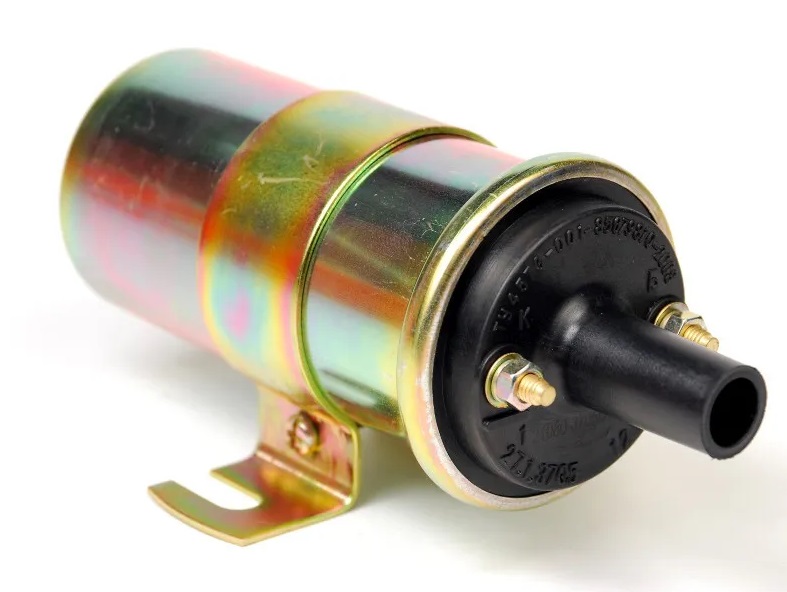

Для полной комплектации системы бесконтактного зажигания необходимо дополнительно приобрести коммутатор 76.3734, катушку зажигания 27.3705, жгут проводов 2105-3724026 или аналоги.

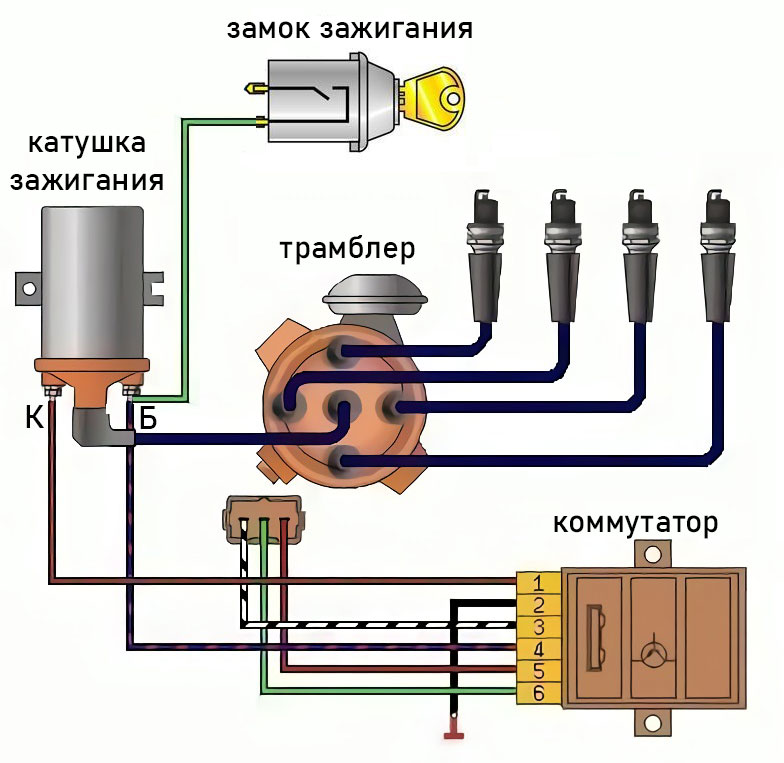

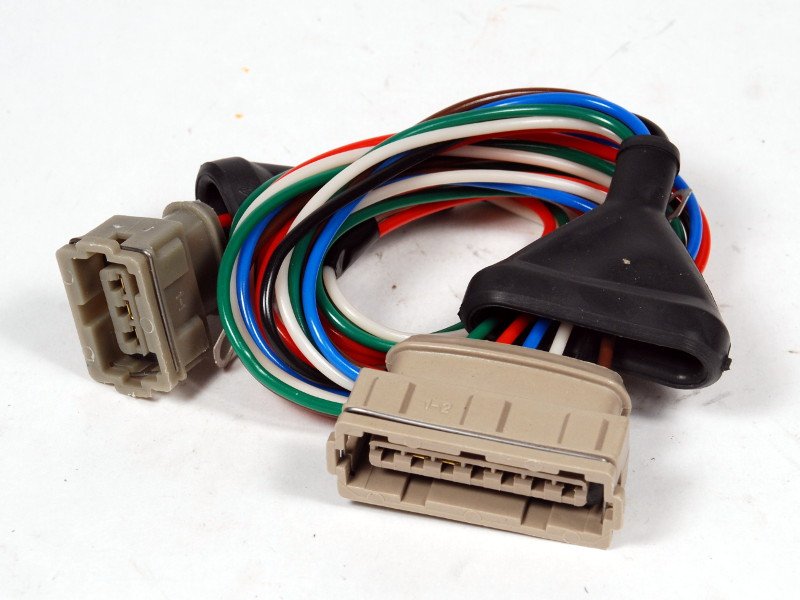

Жгут проводов подключается согласно схеме, черный провод, выходящий со 2 контакта коммутатора необходимо надежно соединить с кузовом автомобиля. Провод, идущий от замка зажигания автомобиля подсоединить на клемму "Б" катушки.
